Opis

Rotujący czujnik momentu obrotowego z kołnierzem, bezkontaktowy, zakresy pomiarowe od 100 N·m ... 5000 N·m, niskie odchylenie liniowości ≤ ±0,1 % skali, sygnał wyjściowy 0 ... ±10 V / RS 422 / USB

Najważniejsze cechy:

• Zakresy pomiarowe od 100 N·m ... 5000 N·m
• Niska nieliniowość ≤ ±0,1 % skali
• Kompletny system, składający się z wirnika i stojana

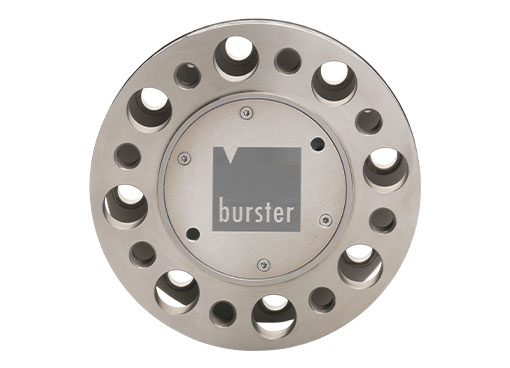

• Połączenie kołnierzowe z otworami DIN
• Kompaktowa konstrukcja oszczędzająca miejsce
• Wyjście analogowe: ±10 V
• Wyjście częstotliwościowe (RS 422)
• Konfigurowalny przez USB
• Wysoki górny pułap obciążenia osiowego

Opis:

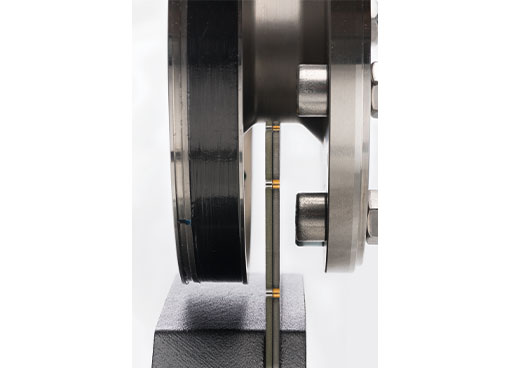

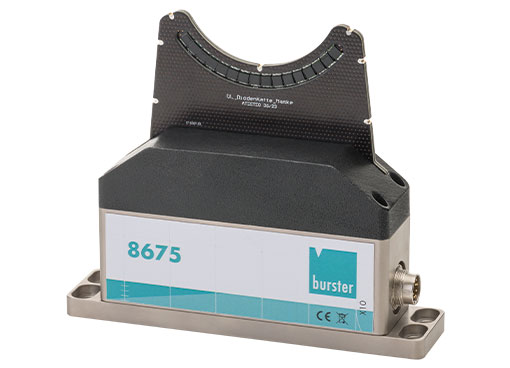

Moment obrotowy mierzony jest poprzez skręcanie wirnika za pomocą czujników tensometrycznych. Transmisja jest optyczna i całkowicie bezkontaktowa. Ponieważ nie ma łożyska, czujnik jest bezobsługowy. Sygnały są digitalizowane bezpośrednio na wałku i udostępniane za pośrednictwem stojana jako sygnał napięciowy, częstotliwościowy (RS 422) lub USB. Kierunek obrotu jest wskazywany przez biegunowość napięcia wyjściowego: zgodnie z ruchem wskazówek zegara wytwarza dodatnie napięcie wyjściowe, przeciwnie do ruchu wskazówek zegara – ujemne.

Dzięki konstrukcji bez pierścienia i niezwykle kompaktowym wymiarom czujnik jest łatwy do zintegrowania. Wymiary kołnierza są zgodne z normą DIN i są kompatybilne z istniejącymi systemami.

Charakterystyka wirnika jest automatycznie przesyłana do stojana. Oznacza to, że wirnik można w razie potrzeby szybko i łatwo wymienić.
